توضیحات

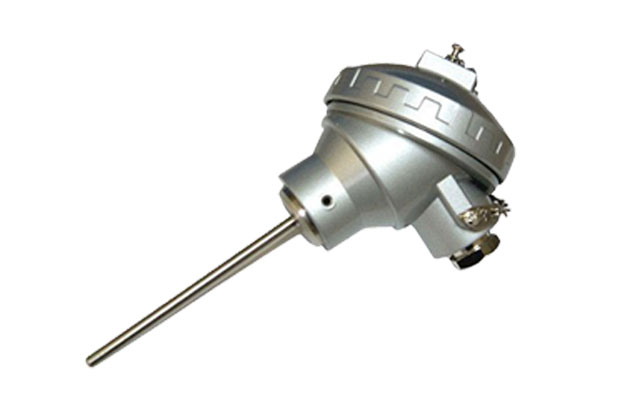

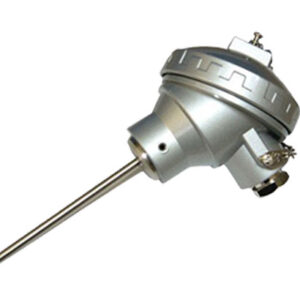

سنسور دمای PT100 به‌طور مستقیم تغییرات دما را به تغییرات مقاومت درون خود تبدیل می‌کند. برای خواندن این تغییرات به سیگنال قابل اندازه‌گیری، نیاز به تبدیل مقاومت به یک سیگنال الکتریکی داریم. یکی از روش‌های رایج برای این تبدیل استفاده از سیگنال‌های جریانی است، مانند خروجی ۴ تا ۲۰ میلی‌آمپر. در این حالت، سیگنال جریان ۴ تا ۲۰ میلی‌آمپر متناسب با دمای اندازه‌گیری شده به سیستم ارسال می‌شود.
توضیحات بیشتر:
1. تبدیل مقاومت به سیگنال جریان:
• سنسور PT100 تغییرات دما را به تغییرات مقاومت تبدیل می‌کند (مقاومت PT100 در دماهای مختلف تغییر می‌کند).
• برای تبدیل این مقاومت به یک سیگنال قابل اندازه‌گیری، معمولاً از مدارهای تبدیل استفاده می‌شود که این مقاومت را به سیگنال جریانی تبدیل می‌کنند. به‌طور خاص، در اینجا از یک مدار تبدیل ۴ تا ۲۰ میلی‌آمپر استفاده می‌شود که تغییرات مقاومت سنسور PT100 را به جریان معادل تبدیل می‌کند.
2. سیگنال ۴ تا ۲۰ میلی‌آمپر:
• سیگنال جریان ۴ تا ۲۰ میلی‌آمپر به دلیل ویژگی‌های خاص خود، مزایای زیادی دارد. این سیگنال‌ها معمولاً از طریق سیم‌های بلند با کمترین افت ولتاژ و حساسیت به نویز انتقال می‌یابند، که به خصوص در محیط‌های صنعتی با شرایط سخت، این ویژگی‌ها ضروری است.
• در این سیستم، سیگنال جریان بین ۴ میلی‌آمپر تا ۲۰ میلی‌آمپر تغییر می‌کند. این تغییرات جریان مستقیماً متناسب با تغییرات دما است.
• ۴ میلی‌آمپر معمولاً نشان‌دهنده دمای پایه (معمولاً دمای صفر یا حداقل دما) است و ۲۰ میلی‌آمپر معمولاً نشان‌دهنده دمای بالاتر (حداکثر دما) است.
3. مزایای استفاده از سیگنال ۴ تا ۲۰ میلی‌آمپر:
• مقاومت در برابر نویز: سیگنال‌های جریان معمولاً از نویز الکتریکی کمتر آسیب می‌بینند، بنابراین انتقال داده‌های دما در محیط‌های صنعتی و پر نویز با این روش دقیق‌تر انجام می‌شود.
• امکان ارسال از فواصل طولانی: سیگنال‌های جریان کمتر تحت تأثیر افت ولتاژ در فواصل طولانی قرار می‌گیرند، بنابراین می‌توانند برای مسافت‌های طولانی بدون کاهش دقت به سیستم ارسال شوند.
• تطبیق‌پذیری با سیستم‌های کنترل: سیگنال‌های ۴ تا ۲۰ میلی‌آمپر به راحتی با سیستم‌های کنترل صنعتی مانند PLC ها (کنترل‌کننده‌های منطقی برنامه‌پذیر) و DCS ها (سیستم‌های کنترل توزیع شده) هماهنگ می‌شوند.
4. نحوه تبدیل خروجی PT100 به سیگنال ۴ تا ۲۰ میلی‌آمپر:
برای تبدیل مقاومت PT100 به جریان، یک مبدل آنالوگ به جریان (مثل یک مبدل RTD به ۴-۲۰ میلی‌آمپر) به کار می‌رود. این مبدل با استفاده از مدارهای الکترونیکی، مقدار مقاومت PT100 را اندازه‌گیری کرده و سپس جریان معادل آن را محاسبه و ارسال می‌کند.
خلاصه:
با استفاده از سنسور PT100 و مبدل مناسب، دمای اندازه‌گیری شده به یک سیگنال جریان ۴ تا ۲۰ میلی‌آمپر تبدیل می‌شود که قابل انتقال به سیستم‌های کنترلی و نظارتی است. این روش برای انتقال سیگنال دما در فواصل طولانی، به ویژه در شرایط صنعتی با نویز زیاد، بسیار مناسب است.
